ゲートペッカー

　鋳物工場には鋳物から湯道や押湯を分離する工程があります。25年ほど前には、その作業は主にハンマーで行われており、重筋労働と云われるキツイ作業でした。また当時は高性能の造型機を導入し生産性が向上しても、この工程がブレーキをかけることが多い、と業界で云われておりました。
　これらの問題を改善するために誕生した機械がゲートペッカーで、最初から販売を目的に作られたものではありません。この必要に迫られて鋳物工場で誕生した機械は、その後他の鋳造工場の共感を得て口コミで広まりをみせました。現在ゲートペッカーはハンディで生産性向上と環境改善の有効なツールとして、多くの鋳物工場で活躍しております。

機械は　　・本体（ツール）部　・油圧ユニット部　・吊機構部　　から構成されております。

特　長
  1. 無理のない楽な姿勢で作業ができ疲労が少ない。
  2. クサビ部が刃先先端がら飛び出さない機構のため使いやすい。
  3. 刃先面は平滑で対象鋳物へのダメージが少ない。
  4. 構造がシンプルでメンテナンスが容易。
  5. 機種が豊富で多くの用途に適応。
機　種・仕　様


●　本　体（ツール）
ライン 腰　高 フロア
型　式 標　準　型 自在式 標　準　型 自在式
外観形状
特　長 片手操作（一部） 上向下向，軸回転 シンプルで使いやすい 上向下向，軸回転
機　種 GP-MN，-DM，-5VS GP-DF，-5FK，(-10S) GP-5LV，-10M，(-20) GP-10F，-20F
※ ラ イ ン ： 鋳物ワークを腰の高さで破断する場合は腰高ライン、足元の場合はフロアラインです。
※ 自 在 式 ： 刃先部が上向下向、左右、軸回転と自在に動くため使いやすい機構となっております。
又刃先の差込幅が一定しない（狭い広い）場合は自在式が適しております。


◆　仕　様　［本体］　［吊機構］
本　体 吊　機　構
機種
1)		 ライン 型式 全長
(㎜)		 重量
(㎏)		 破断力2)
(t)		 ビル開き巾 ビル寸法 ジャッキ 機構 油圧ホース バランサー トロリー
最小部
(㎜)		 最大部
(㎜)		 有効長さ
(㎜)		 先端巾
(㎜)		 先端角度
(°)		 能力(t)×
ストローク(㎜)		 WR
3)		 BN
4)		 内径×長さ
(㎜ø×m)		 最小/最大
(㎏)		 最大荷重
(㎏)
GP-MN 腰高 標準型 330 5 5.5 10→24 28→42 70 26 14 2.0×60 ― ― 5×6 4.5～9 60
GP-DM 腰高 標準型 400 8 9 11→32 35→56 100 35 14 3.5×80 ― ― 5×6 4.5～9 60
GP-DF 腰高 自在式 600 11 9 11→32 35→56 100 35 14 3.5×80 ― ― 5×6 9～15 60
GP-5VS 腰高 標準型 570 15 14 12→42 47→77 130 40 16 5.5×100 ○ ○ 6×6 15～22 60
GP-5FK 腰高 自在式 640 17 14 12→42 47→77 130 40 16 5.5×100 ― ○ 6×6 15～22 60
GP-5LV フロア 標準型 750 15 14 12→42 47→77 130 40 16 5.5×100 ○ ○ 6×6 15～22 500
GP-10S 腰高 準自在式 580 25 27 14→46 66→98 180 50 17 10.5×100 ○ ○ 9×6 22～30 500
GP-10F フロア 自在式 820 33 27 14→46 66→98 180 50 17 10.5×100 ― ― 9×6 30～40 500
GP-10M フロア 標準型 770 25 27 14→46 66→98 180 50 17 10.5×100 ○ ○ 9×6 22～30 500
GP-20 フロア ハウジング 750 45 40 18→46 90→118 180 50 24 20.0×100 ― ― 9×6 40～50 500
GP-20F フロア 自在式 950 54 40 18→46 90→118 180 50 24 20.0×100 ― ― 9×6 50～60 500
1) 機 種 ： 旧機種は全機種をご覧下さい。機種選定は機種選定をご参照下さい。
2) 破 断 力 ： 70MPa設定時。
3) Ｗ Ｒ ／ ○ ： ウェアリング付ジャッキ。
4) Ｂ Ｎ ／ ○ ： スライダー（クサビ）とロッドとの接続はボルトナット。


●　油　圧　ユ　ニ　ッ　ト ◆　仕　様　［油圧ユニット］
コンパクト型 標準型・高速型
項目（単位） 型式（セット記号）
コンパクト型
（本体機種/R）		 標準型
（本体機種）		 高速型
（本体機種/Ex）
電圧　　　　　　 (V)　　　　5) 200 200 200
電動機出力　　(kw) 2.2 3.7 3.7
圧力　　　　　　 (MPa) 7～70 7～70 7～70
吐出量　　　　(ℓ/Min.) 50Hz 5.8～2.2 12.8～2.0 18.7～3.6
60Hz 7.0～2.7 16.0～2.5 22.4～4.3
作動油　　　　　(ISO VG) 32 46(56)68 46(56)68
オイルタンク　　(ℓ) 22 50 50
重量　　　　　　 (kg) 65 270 270
重量クーラー含(kg) ― 330 330
5) 電 圧 ： 海外向380V、415Vもあります。

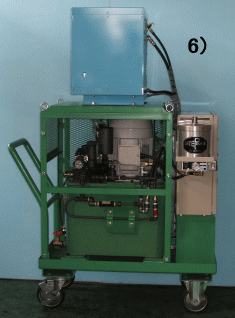

6) オ プ ショ ン ： 標準型及び高速型のオイルクーラーとオイルクリーナーはオプションです。
7) 組 合 せ ： これらの油圧ユニットは全ての本体と接続組合せが可能です。但しコンパクト型と大型機種（GP-20又はGP-20F)との組合せでは、速度が遅くなりますので注意して下さい。

[注意]
この仕様に記載された数値の情報は、弊社製品の一般的な特性や性能を
説明するための参考情報であり、保障を意味するものではありません。
また、本仕様に記載の情報は今後、予告なしに変更される場合がありますので、
最新版については営業窓口までお問い合わせください。
